1、产品简介
随着配电线路发展和线路改造绝缘化，传统的设计，由于绝缘线路有先天不足的耐雷水平，难以承受直接雷或感应雷的作用，雷击断线、瓷绝缘子炸毁等已经成为电力面临的又一个新的难题。目前国内外架空配电线路防雷的主要措施有：架设架空避雷线、安装钳箝位绝缘子、在柱式绝缘子上安装过电压保护器，负荷侧装防弧金具。但现有的技术存在以下缺点：投资成本较大，施工安装复杂，需剥开绝缘层，导致线芯进水和腐蚀，瓷绝缘子伞裙因燃弧烧裂，受环网供电负荷侧变化影响等。
FEG型防雷支柱绝缘子是新型组合式结构的二合一产品，采取先堵塞后疏通设计理念，增强了绝缘性能和防污秽水平，适用于架空线路的绝缘支撑，而且还具有防止架空绝缘导线雷击断线、瓷绝缘子炸毁及减少雷击跳闸的保护功能。其原理为：当雷电过电压超过绝缘堵塞一定数值时，在防雷支柱的引弧棒和钢脚之间引起闪络放电，形成短路通道，接续的工频电弧便在放电间隙处燃烧，以保护导线免于烧伤。本产品应用于绝缘线时还具有穿刺通电功能，安装施工极为方便可靠，不需剥开绝缘层可避免线芯进水和腐蚀，同时也极大减轻操作人员的劳动强度。由于把支柱绝缘子和防弧金具合二为一（等电位），不受环网供电负荷侧（背离电源侧）影响，更使线路简洁美观并极大地降低了造价。
本产品性能可靠，投资少，收效大，为电力部门防止架空绝缘导线雷击断线提供了一条经济有效的途径。
2、结构特点：

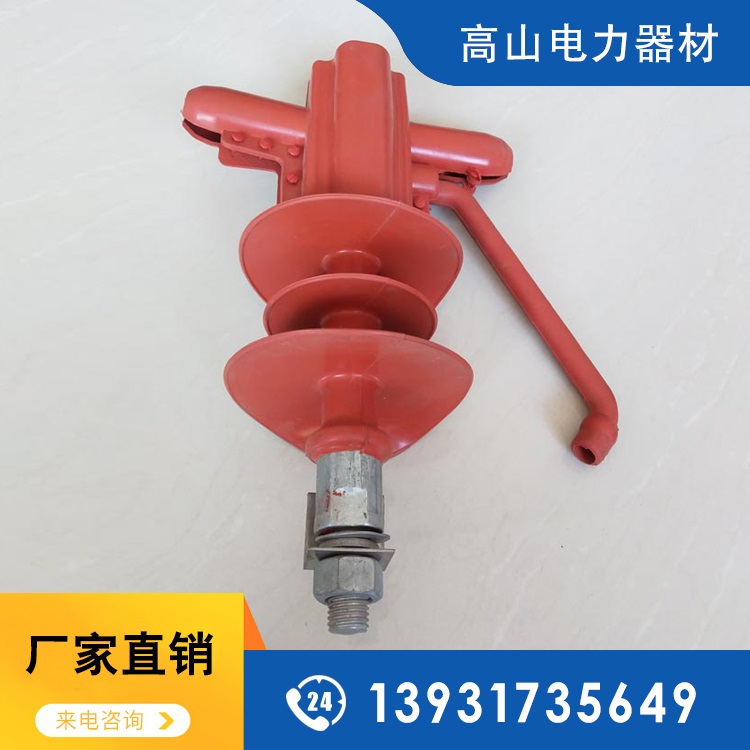

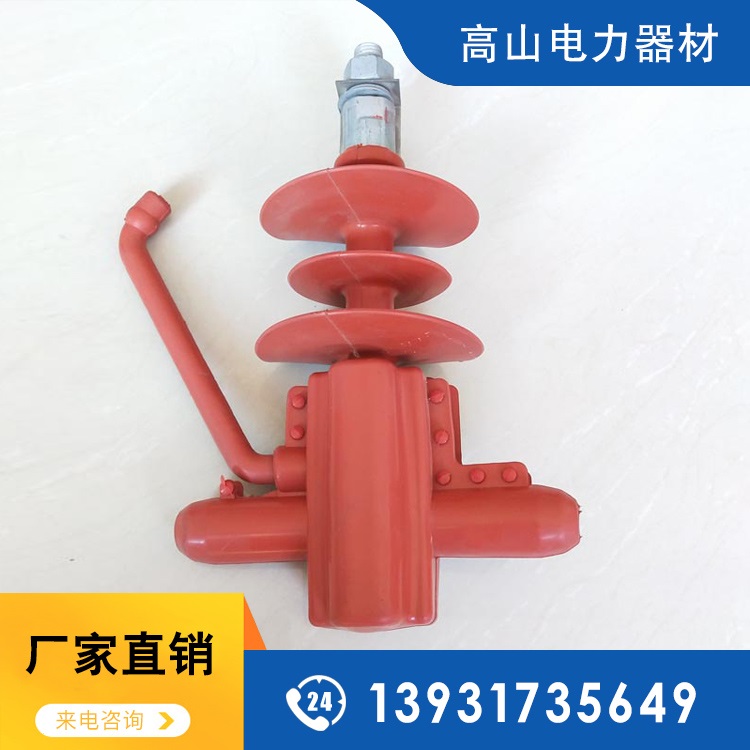

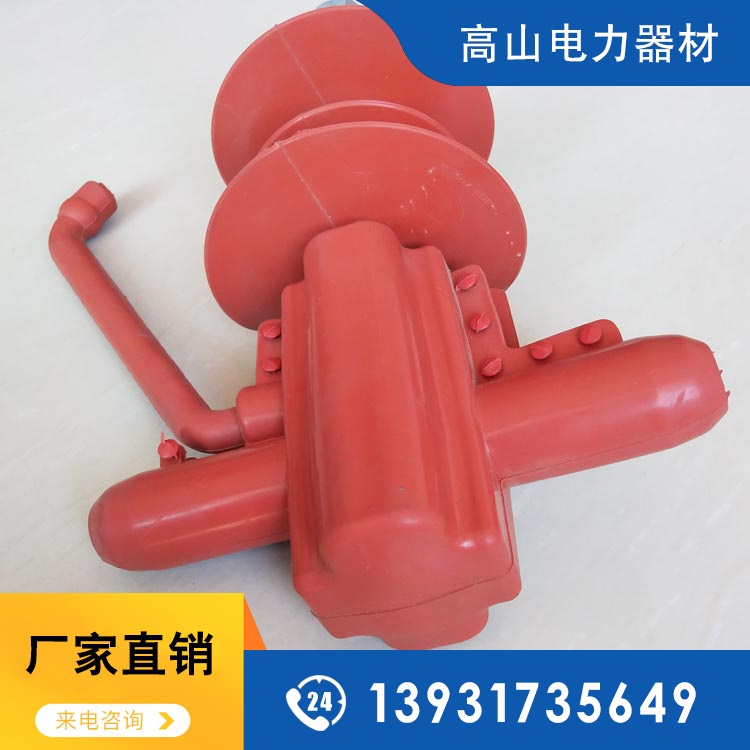

A.本产品分穿刺式和非穿刺式（剥除绝缘层）二种，其主要由绝缘护罩、夹线铝合金金具、复合绝缘子、引弧棒和下钢脚等组成，结构见示图1。
B.引弧棒和夹线金具装配连接成一体，当雷击发生时，引弧棒和下钢脚之间引起闪絡放电，形成短路通道，接续的工频电弧移动到引弧棒和钢脚之间燃烧，以保护导线免于烧伤。因引弧棒绕开伞裙并调至最佳放电间隙，放电效果更好并防止烧坏绝缘子伞裙。
C.FEG-12/5型具有穿刺式的刺齿构造，刺齿可拆卸，剥皮或不剥皮用途可选择。刺齿采用比铝强度更高电性能更好的铜合金，表面经过电（渗）镀处理以防止铜铝结合时氧化，这样铜或铝线路都可使用。穿刺式的不需剥除导线绝缘层，避免线芯进水和腐蚀，安装施工极为方便，可极大地减轻操作工人的劳动强度。
E.采用复合材料制作的绝缘子比PS-15等电瓷绝缘子的绝缘性能好，并且其爬电距离大，提高了绝缘子的防污秽水平，可满足广大用户对绝缘子的防污秽要求。
F.绝缘护罩采用硅橡胶材料制成，具有良好的绝缘性能、抗老化性能和阻燃性能。
G.已考虑到防止鸟类对架空导线造成短路危害的独特结构。
H.能耐受5次左右工频大电流电弧的烧灼
3、安装方法：
A.防雷支柱绝缘子的夹线槽应对准导线平行方向安装在横担上，拧紧钢脚螺母，等同传统的绝缘子安装方法，把引弧棒朝向横担的（距离横担最远处）远外侧;引弧棒朝向一个方向，最好是朝向负荷侧；
B.穿刺式的夹线方式为：根据导线截面及天气温度设定扭力扳手扭力值：26-32Nm，用扭力扳手交替、对称拧紧2个压力螺母。用肉眼检查，基本看不见刺齿根部即可，然后拧紧备紧螺母，防止压力螺母松动。
C.非穿刺式的夹线方式为：绝缘导线剥开一段约65-80mm嵌入绝缘子夹线金具上, 用扳手把压紧螺母拧紧带动压块座压紧导线即可；绝缘护罩装配在夹线金具的外部。
